DN100-16 固定球閥

發布日期:[2015-11-04]     點擊率:

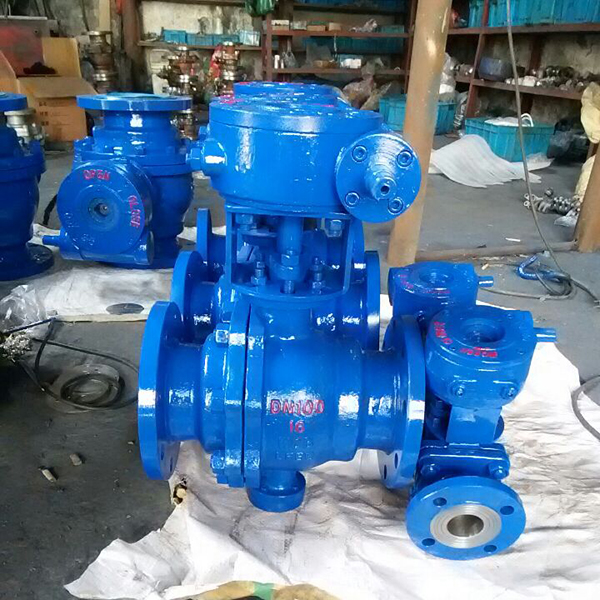

DN100-16 固定球閥

球閥是由旋塞閥演變而來。它具有相同的旋轉90度提動作,不同的是旋塞體是球體,有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的,即當球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。通常認為球閥適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。

球閥的主要特點

1、本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。

2、結構簡單、體積小、重量輕。

3、緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。

固定球閥閥體從主閥體,左、右兩個副閥體組成,球體是一個上端有軸頸,下端有一軸孔的球體,閥體上不有一個填料箱,與球體軸頸相接處有一個滑動軸承,球體 下端有一個軸孔,裝有滑動軸軸承套,閥體底部有一個軸承插入球體下端的軸孔內。這樣球體被保持在回轉中線上,轉動時不會產生偏移。球體兩側對稱地有兩個浮 動的閥座組件,這一閥座組件由金屬座圈,鑲嵌在座圈內PTFE密封環,外緣上的橡膠O形圈和背面螺旋彈簧等組成。當閥門關閉時,介質力作用在密封座的組件 上,使閥座與球體接觸,產生接觸應力,獲得有Xiao的密封。閥桿與填料箱體由O形橡膠圈密封。

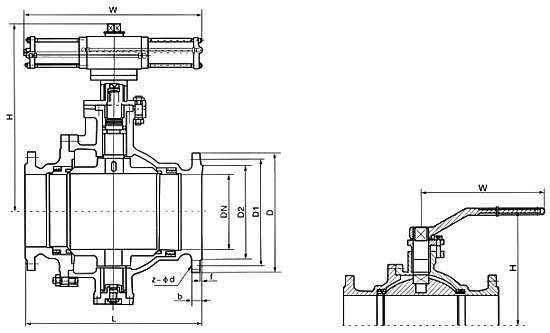

固定球閥結構圖

與浮動球球閥比較,固定球閥結構特征如下:

①球體和閥座組合后的尺寸是一個自由尺寸,并不像浮動球球閥結構形成一個封閉尺寸鏈。因此,其密封性能在結構上不受溫度和壓力波動的影響;

②同樣世界之窗自密封的原理,但固定球球閥的介質力是作用在閥座的環形面積上,比浮動球球閥介質力作用在整個通道截面顯然要小得多,而且可以通過合理的設計 來予以控制,所以這種結構適用于NPS60以下,壓力等級適用于Class2500以下的所有球閥規格,成為球閥發展中重要的一個結構形式;

③基于上述的同樣理由,球閥的操作力矩亦比浮動球球閥小;

④其結構比浮動球球閥復雜,重量大,價格也比同規格浮動球球閥貴;

⑤可以設計成全通徑、標準通徑和縮徑,具有較大流通能力和較低的流阻系數。

固定球閥密封原理

固定球閥的啟閉件是一個帶兩個支承軸的球體,中間有一個與管道通徑相等通道,兩側有兩個浮動的閥座,球體回轉時不偏離球體上支承軸的軸線,支承軸由上下兩滑 動軸承支撐,閥座是浮動的,在介質力作用下,推向球體產生一個接觸應力,以獲得可靠的密封。同浮動球球閥一樣,閥門從開啟Zhi關閉,或者從關閉Zhi開啟回轉 90°角行程。

溫州固定球閥廠家
