【簡介】

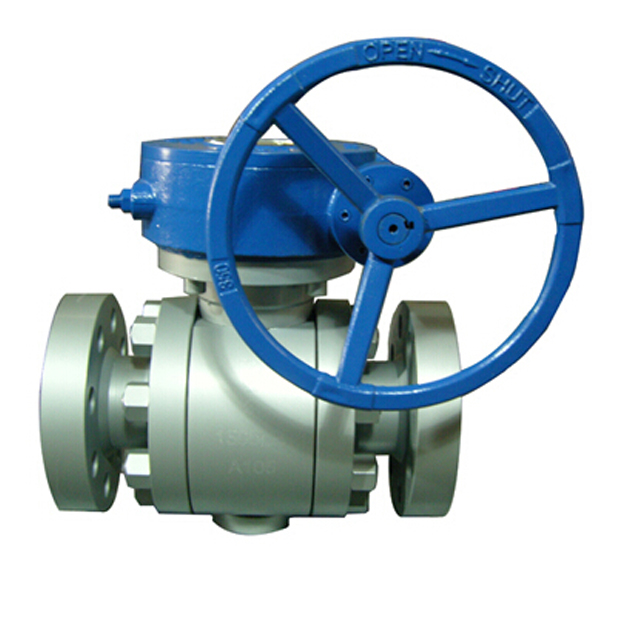

鍛鋼固定球閥,球體帶有固定軸的球閥,稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同,固定球閥可以有兩種結構:球體前密封的閥座,球體后密封的閥座
【結構特點】
2、整體結構
如圖5所示。具有全通道、緊急密封、防火等特點。
3、全通徑
閥門流道孔直徑與管和徑內徑一致,更于管線清掃。
4、阻塞與排泄
閥門處于關閉狀態時,上下游側的閥座使流體阻斷,閥體中腔的積治物可以排泄,排泄裝置如下機能:
① 事前可檢查閥座是否泄漏損傷;
②減少介質更換對閥門的污染;
③ 在工作壓力下,閥門處于全開或全關狀態時,可更換閥桿部填料函。(如圖5所示排泄裝置是排污塞)
5、自動泄壓
閥門中腔停滯的介質由于溫度升高,而出現異常升高時,閥座或閥體上安裝的安全閥可以自動泄壓。
6、防火結構
采用雙重密封,當發生火災時,非金屬閥座燒損后,介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出,符合API607規定。
7、緊急密封
閥座及閥桿密封件出現損傷而引起泄漏時,通過注脂閥注入密封脂可以起瞬時應急密封作用。
8、閥桿加長
閥桿加長適用于地下安裝及低溫介質用,加長尺寸,根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。
【主要零件材料】
零件名稱 | 普通碳素鋼系列 | 不銹鋼系列 | 低溫鋼系列 | 抗硫系列 | |
Gb標準 | NACE標準 | ||||
閥體、左體、底蓋 | A216-WCB | A351-CF8、CF8M、CF3、CF3M | A352-LCB、LCC | A216-WCB | A351-CF8M |
球體 | A216-WCB+HCr | A351-CF8、CF8M、CF3、CF3M | A352-LCB、LCC | A216-WCB+HCr | A351-CF8M |
閥座 | PTFE;燒結碳纖維;金屬+橡膠組件 | ||||
上、下閥桿 | A182-F6a | A182-F304、316 | A182-6a | 318 | A182-F316 |
閥座支承點 | A182-F304、316 | LF2·Zn | A105·Zn | A182-F316 | |
閥桿填料 | PTFE;碳纖維 | ||||
上、下閥桿軸承、止推軸 | 金屬襯PTFE;燒結碳纖維 | ||||
填料壓環 | A182-F6aA182-F6a | A182-F304、316 | A182-F6a | A182-F6a | A182-F316 |
彈簧 | 3yc-7 | ||||
雙頭螺柱 | A193-B7 | A193-B8 B8M | A320-17 | A193-B7 | A193-B7 |
螺母 | A194-2H | A193-8M | A194-4 | A194-2H | A194-2H |
壓蓋 | A216-WCB,A105 | ||||
排污塞 | A105 | A182-F304、316 | Lf2 | A105 | A182-F316 |
