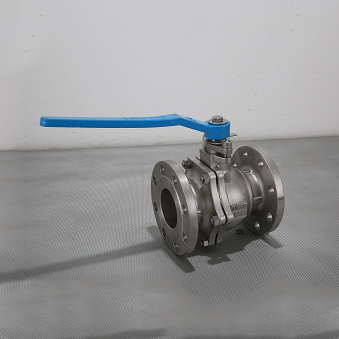

一,日標法蘭球閥具有以下優點:
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Zhi高壓力都可應用。
8. 適合高流速。直通流道,堅固的偏心閥板使之適合高流速且無振動。
其通道位置可分為直通式,三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。日標法蘭球閥安裝與維護應注意以下事項:
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
二,日標法蘭球閥的工作原理
是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。
三,偏心半球閥在管路中主要用來做切斷
、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門,它具有以下優點:
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Zhi高壓力都可應用。 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
日標法蘭球閥是一種比較新型的球閥類別,它有著自身結構所Du有的一些良好性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
四,偏心半球閥的工作原理如下:
A開啟過程
1在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直Zhi到全開位置,閥桿提升到Ji限位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的Zui后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
五,日標法蘭球閥的結構特點:
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有Xiao減少裝置停車,降低成本。
3、 單閥座設計。消Chu了閥門中腔介質因異常升壓而影響使用An全的問題。
4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消Chu了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
產品用途
日標法蘭球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合;適用于電廠、水力除渣或氣態輸送管道的控制。
六,偏心半球閥的結構形式:
日標法蘭球閥在外觀結構上分為兩種:
1、上裝式:主要針對沖蝕磨損非常嚴重的介質,上裝結構在被損啟閉件的更換維修是非常方便,無須將整臺閥門從管道上拆下,大大的節省了維修時間和成本。
2、側裝式:側裝式結構緊湊、閥門質量輕,適用于對閥門安裝空間有要求的場合。
